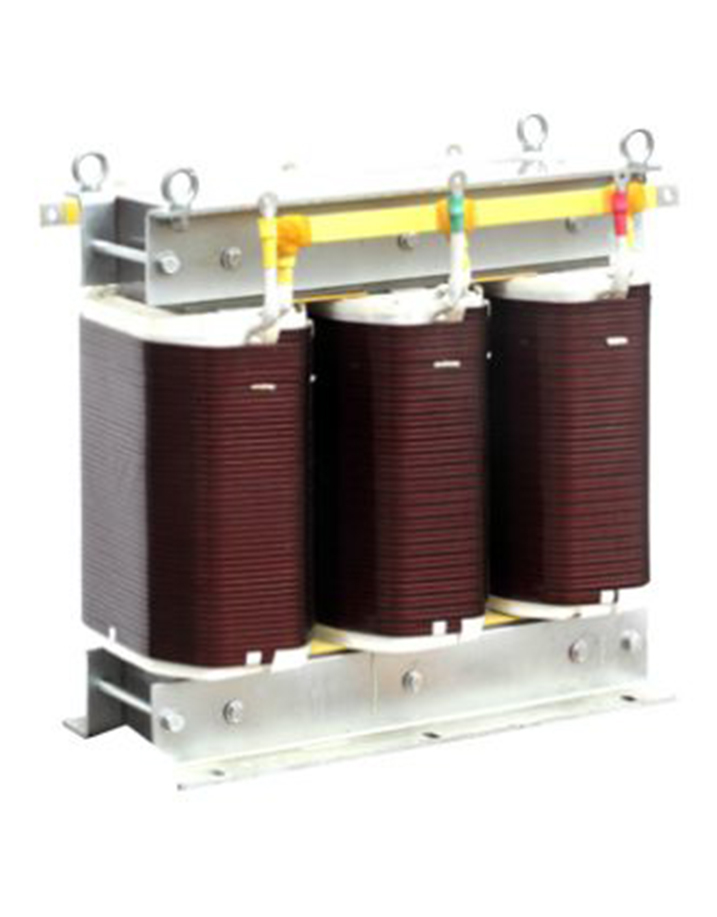

SZB（DZB）系列三相（單相）干式自耦變壓器是一種單線圈式變壓器，一、二次側共用一個繞組，其變壓比有固定的和可調的兩種，可以升壓也可以降壓。自耦變壓器與同容量隔離變壓器相比具有節省材料、結構簡單、體積小、重量輕、效率高等優點。尤其是在變壓比接近的場合使用特別經濟。但是由于其一、二次側共用一個繞組，初次級有電的聯系，在某些場合的使用中應考慮這一點。
干式自耦變壓器的主要作用是改變電壓等級。
SZB（DZB）系列三相（單相）干式自耦變壓器廣泛用于高鐵、地鐵、高層建筑、機場、車站、碼頭、企業及隧道等一切需要改變電壓等級的輸配電場所。
SZB（DZB）系列三相（單相）干式自耦變壓器應在室內使用，正常使用條件為：
1、環境溫度：-15℃—?+45℃
2、海拔高度：＜1000M
3、相對濕度：< 95%
4、無嚴重影響變壓器絕緣的氣體，蒸汽、化學沉積、污垢及其它爆炸和腐蝕性介質。
5、安裝場所無嚴重振動或顛簸。
|
容量 |
?1KVA-3000KVA |
電壓等級 |
?AC1140V及以下 |
|
輸入電壓 |
?允許額定電壓±10%波動 |
絕緣電阻 |
?DC?500V≥100MΩ |
|
輸出電壓 |
?負載范圍內額定電壓±2-3℅ |
絕緣等級 |
?F級 |
|
頻率 |
?50Hz/60Hz |
環境溫度 |
?—15°C--+45°C |
|
抗電強度 |
?3500V/10mA/60s |
相對濕度 |
?＜95℅ |
|
負載性能 |
?連續100℅滿載時，可承受3-倍瞬間電流 |
溫升 |
?＜100K |
|
波形失真 |
無附加波形失真 |
噪音 |
?＜55db |
|
規格型號 |
額定容量
（KVA） |
額定輸入
線/相電壓（V) |
額定輸出
線/相電壓（V) |
變壓器參考尺寸?
寬X深X高 |
參考重量
（KG） |
備注 |
|
|
三?相 |
?SZB-3 |
3 |
AC1140V
/660V
及以下 |
AC3000V
/1720V
及以下 |
210×105×190 |
15 |
? |
|
?SZB-5 |
5 |
250×115×230 |
22 |
? |
|||
|
?SZB-10 |
10 |
325×140×260 |
40 |
? |
|||
|
?SZB-15 |
15 |
340×180×330 |
47 |
? |
|||
|
?SZB-20 |
20 |
340×200×330 |
60 |
? |
|||
|
?SZB-30 |
30 |
420×240×390 |
85 |
? |
|||
|
?SZB-40 |
40 |
420×250×410 |
110 |
? |
|||
|
?SZB-50 |
50 |
420×250×410 |
120 |
? |
|||
|
?SZB-60 |
60 |
420×350×410 |
135 |
? |
|||
|
?SZB-80 |
80 |
480×300×460 |
170 |
? |
|||
|
?SZB-100 |
100 |
650×400×540 |
210 |
? |
|||
|
?SZB-120 |
120 |
650×420×540 |
240 |
? |
|||
|
?SZB-150 |
150 |
650×420×540 |
270 |
? |
|||
|
?SZB-180 |
180 |
650×380×600 |
330 |
? |
|||
|
?SZB-200 |
200 |
650×400×600 |
380 |
? |
|||
|
?SZB-225 |
225 |
800×450×600 |
420 |
? |
|||
|
?SZB-250 |
250 |
820×460×600 |
450 |
? |
|||
|
?SZB-300 |
300 |
850×380×780 |
520 |
? |
|||
|
?SZB-400 |
400 |
850×430×780 |
620 |
? |
|||
|
?SZB-500 |
500 |
850×450×780 |
690 |
? |
|||
|
?SZB-600 |
600 |
870×460×780 |
760 |
? |
|||
|
?SZB-800 |
800 |
890×470×780 |
900 |
? |
|||
|
?SZB-1000 |
1000 |
1050×600×1200 |
1300 |
? |
|||
|
單?相 |
?DZB-1 |
1 |
相電壓
AC1140V
及以下 |
相電壓
AC3000V
及以下 |
155×110×120 |
8 |
? |
|
?DZB-2 |
2 |
165×140×140 |
12 |
? |
|||
|
?DZB-3 |
3 |
190×160×180 |
15 |
? |
|||
|
?DZB-5 |
5 |
200×140×210 |
17 |
? |
|||
|
?DZB-8 |
8 |
210×160×280 |
25 |
? |
|||
|
?DZB-10 |
10 |
210×170×280 |
28 |
? |
|||
|
?DZB-12 |
12 |
210×180×300 |
30 |
? |
|||
|
?DZB-15 |
15 |
210×185×300 |
32 |
? |
|||
|
?DZB-20 |
20 |
210×220×300 |
43 |
? |
|||
|
?DZB-25 |
25 |
240×170×380 |
47 |
? |
|||
|
?DZB-30 |
30 |
240×180×380 |
55 |
? |
|||
|
?DZB-40 |
40 |
240×220×380 |
77 |
? |
|||
|
?DZB-50 |
50 |
240×230×440 |
100 |
? |
|||
|
?DZB-60 |
60 |
240×230×550 |
120 |
? |
|||
|
?DZB-80 |
80 |
260×240×550 |
140 |
? |
|||
|
?DZB-100 |
100 |
330×240×550 |
170 |
? |
|||
|
?DZB-120 |
120 |
330×280×550 |
200 |
? |
|||
|
?DZB-150 |
150 |
330×320×550 |
240 |
? |
|||
|
?DZB-180 |
180 |
350×330×550 |
280 |
? |
|||
|
?DZB-200 |
200 |
360×335×550 |
310 |
? |
|||
|
?DZB-250 |
250 |
400×320×600 |
380 |
? |
|||
|
?DZB-300 |
300 |
450×330×600 |
470 |
|
|||
?
?
說明：
1.訂貨請注明型號規格、額定輸入電壓、額定輸出電壓、是否帶機箱；
2.機箱散熱方式及是否有特殊要求；
3.變壓器外形尺寸及重量僅供參考，以實際產品為準。
